- Caratteristiche tecniche
- Format:
- Due porte audio via network con controllo TCP/IP
- DSP nel mix rack, separato dalla superficie di controllo
- 4 tipi di Superficie di controllo (Surface): 80-112-144-176
- Fino a 64ch in mix
- Fino a 32 Mix Assegnabili
- 16 DCA
- Fino a 10moduli x 8 canali I/O nel mix rack (80ch tra In/Out)
- Fino a 4moduli x 8 canali I/O nella Surface (32ch tra In/Out)
- Dalla Surface si può configurare:
- Input, Mix Master, DCA, PAFL Master, MIDI controller
- Una Manopola per ogni funzione del Processing Strip
- Surface control:
- iLive-80 (20 faders, 4 layers = 80 strip assegnabili)
- iLive-112 (28 faders, 4 layers = 112 strip assegnabili)

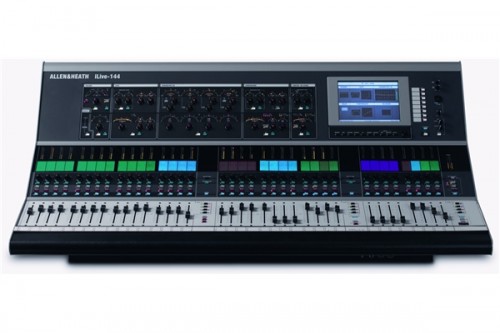

- iLive-144 (36 faders, 4 layers = 144 strip assegnabili)
- iLive-176 (44 faders, 4 layers = 176 strip assegnabili)
- Multi-colour backlight LCD virtual ‘write-on’ strip and mix status
- Control strips – fader, pan, MIX, MUTE, PAFL, SEL, LCD, meter
- Touchscreen con funzioni chiave
- Soft keys assegnabili dall’utente
- Layout Analogico per un accesso immediate alla Channel Strip
- Controllo del Rotary con la posizione indicate nel Dipplay LED
- Configurazione dei parametri della GEQ dal TouchScreen
- Surface LED/LCD e Controllo del dimmer del TouchScreen
- Funzione Lock per la Surface
- Input Analogici Mic/Line (8ch per modulo):
- Controllo del preamplificatore Digitale
- ADC 24-bit multi-bit delta sigma
- Range Dinamico 108dB
- XLR Femmina Bilanciato, pin 2 hot
- Impedenza 2k ohm, >10k ohm (pad in)
- Gain +10 to +65dB, -15 to +40dB (pad in)
- Risoluzione di 1dB per step
- Pad 25dB
- Massimo input +30dBu (pad in)
- Noise EIN (150 ohm) -127dB
- Indicatori LED: 48V, CHK (PAFL)
- Output Analogici (8ch per modulo):
- DAC 24-bit multi-bit delta sigma
- Range Dinamico 114dB
- XLR Maschio Bilanciato, pin 2 hot
- Impedenza < 75 ohm
- Output nominale +4dBu
- Output Massimo +22dBu
- Rumore in uscita -94dBu
- Indicatori LED: MUTE, CHK (PAFL)
- Input Digitale (8ch = 4ch stereo):
- Scelta tra le 3 opzioni:
- AES3, SPDIF, Ottico
- Conversione in Sample rate per ogni coppia selezionabile
- Indicatori LED: SEL, CHK (PAFL)
- Digital outputs (8x channel = 4x stereo pairs):
- Tre Formati Disponibili: AES3, SPDIF, Optical
- DARS (Segnale di riferimento dell’audio digitale) master clock
- Modulo a LED per MUTE, CHEK (PAFL)
- Audio networking:
- 2x 64 canali bi-direzionali per via EtherSound
- Compatibile con apparecchiature esterne con lo standard EtherSound
- ESA per la surface/breakout audio (CAT 5)
- ESB Opzionale per sistemi con espanzione (FOH/Monitor, sys-link, multitrack)
- Lunghezza massima per il CAT5 100mt (dipende dal cavo usato)
- Si può lavorare con terze parti tramite la fibra ottica / doppio sistema ridondante
- Control (disponibile in ogni mix rack e superficie di controllo):
- TCP/IP Ethernet – mix rack, surperficie di controllo, touchscreen
- 3-port Ethernet switch
- Massima lunghezza del CAT5è di 100mt
- Si può lavorare con terze parti tramite la fibra ottica / doppio sistema ridondante
- Porta MIDI (presente sia nel mix rack che nella surface)
- Porta PL-Anet /compatibile con i controller della seria A&H PL
- Module del Processing per i segnali digitali:
- Sampling a 48kHz sampling
- Processing del EQ in 24-bit, 48-bit
- Latenza del sistema< 2ms nel Rack da In a Out, < 2.25ms nella
- Surface da In a Out
- Performance Generali:
- Risposta in Frequenza da 20-20kHz +0/-0.5dB
- THD+N < 0.004% (1kHz, Mic +35dB verso line out)
- Separatore di canale > 95dB
